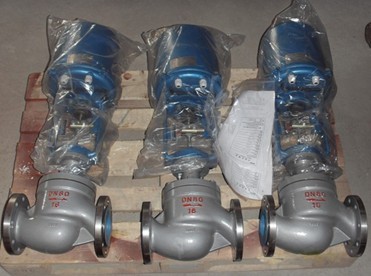

ZDLN電子式單座調節閥 概述
ZDLN電子式單座調節閥，由3810L型(或PSL系列)直行程電子式電動執行機構和精小型套筒閥組成。內含飼服功能，接受統一的4-20mA 或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
ZDLN電子式單座調節閥主要特點如下：
1、采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。
ZDLN電子式單座調節閥技術參數和性能
|
型 式
|
直通鑄造球型閥
|
|
公稱通徑
|
25、32、40、50、65、80、100、125、150、200、250、300mm
|
|
公稱壓力
|
PN1.6、4.0、6.4MPa
|
|
法蘭標準
|
JB/T79.1-94、79.2-94等
|
|
材 料
|
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上 閥 蓋
|
標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
填 料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
ZDLN電子式單座調節閥閥內組件
|
閥芯型式
|
壓力平衡式閥芯
|
|
流量特性
|
等百分比特性和線性特性
|
|
材料
|
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。
|
ZDLN電子式單座調節閥執行機構
|
型 號
|
381LSA-08
|
381LSA-20
|
381LSB-30
|
381LSB-50
|
381LSC-65
|
381LSC-99
|
381LSC-160
|
|
隔爆型號
|
381LXA-08
|
381LXA-20
|
381LXB-30
|
381LXB-50
|
381LXC-65
|
381LXC-99
|
381LXC-160
|
|
輸出力推(N)
|
800
|
2000
|
3000
|
5000
|
6500
|
10000
|
16000
|
|
{zd0}行程L(mm)
|
30
|
60
|
100
|
|
工作速度(mm /s)
|
4.2
|
2.1
|
3.5
|
1.7
|
2.8
|
2.1
|
1.0
|
|
主要技術參數
|
電源電壓：220V/50Hz 輸入信號：4-20mA或1-5V·DC 輸出信號：4-20mA·DC
|
|
防護等級：相當IP55 隔爆標志：ExdⅡBT4 手操功能：手柄
|
|
環境溫度：-25～+70℃ 環境濕度：≤95%
|
ZDLN電子式單座調節閥閥作用型式
電關式(B)；電開式(K)
ZDLN電子式單座調節閥性能
|
項 目
|
技術指標
|
|
基本誤差%
|
±2.5
|
|
回 差%
|
≤2.5
|
|
死 區%
|
≤1.0
|
|
始終點偏差%
|
氣開
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
氣關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量l/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
30：1
|
ZDLN電子式單座調節閥額定流量系數Kv、額定行程、配用執行機構型號、允許壓差
|
公稱通徑DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座通徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數kv
|
直線
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
1000
|
1600
|
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
360
|
570
|
900
|
1440
|
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
|
配用執行機構型號
|
381LS/XA-20
|
381LS/XB-30
|
381LS/XB-50
|
381LS/XC-65
|
381LS/XC-99
|
|
允許壓差（MPa）
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
2.6
|
3.2
|
注：對于波紋管密封調節閥，{zd0}允許壓差為1.0MPa，表中數值若小于1.0 MPa則不變，若大于1.0MPa則取1.0 MPa。
■ ZDLN電子式單座調節閥標準型外形尺寸
|
公稱通徑DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16/40
|
184
|
220
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
|
PN64/100
|
210
|
251
|
251
|
286
|
311
|
337
|
394
|
457
|
508
|
650
|
|
D
|
225
|
225
|
225
|
225
|
255
|
255
|
255
|
310
|
310
|
310
|
|
R
|
177
|
177
|
177
|
177
|
177
|
177
|
177
|
226
|
226
|
226
|
|
H1
|
PN16/40
|
128
|
152
|
152
|
160
|
205
|
205
|
208
|
273
|
330
|
364
|
|
PN64/100
|
140
|
160
|
160
|
180
|
210
|
210
|
220
|
290
|
340
|
370
|
|
H3
|
PN16/40
|
144
|
172
|
170
|
180
|
232
|
232
|
235
|
300
|
357
|
391
|
|
PN64/100
|
156
|
180
|
180
|
200
|
237
|
237
|
247
|
317
|
367
|
397
|
|
H2
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
|
H4
|
459
|
459
|
459
|
459
|
520
|
520
|
520
|
570
|
570
|
570
|
|
H5
|
PN16/40
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
|
PN64/100
|
68
|
75
|
83
|
88
|
100
|
105
|
125
|
148
|
170
|
203
|
|
重量(kg)
|
PN16/40
|
12
|
15
|
17
|
18
|
34
|
46
|
54
|
76
|
79
|
100
|
|
PN64/100
|
16
|
19
|
26
|
27
|
43
|
69
|
85
|
120
|
125
|
150
|
注：1、其余結構外形尺寸參照ZJHM精小型氣動薄膜套筒調節閥。
2、表中重量為配用PSL型執行機構數據。
3、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN等標準。
|
類型
|
標準型
|
低溫型
|
散熱型
|
波紋管型
|
調節切斷型
|
|
代號
|
無
|
D
|
G
|
W
|
Q
|
訂貨須知：
一、 ①ZDLN電子式單座調節閥產品名稱與型號②ZDLN電子式單座調節閥口徑.③ZDLN電子式單座調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZDLN電子式單座調節閥號，請按ZDLN電子式單座調節閥型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
