西安巨浪精密機械有限公司是一家專業開發、制造、銷售數控機床以及專用設備的高科技技術公司。公司的主要技術均引自日本、瑞士等國家。
我公司本著高精度、{gx}益的生產管理模式進行高品質的生產。公司目前擁有數控臥式加工中心、龍門數控加工中心、高速精密車削中心、平面磨床、搖臂鉆床、立式{wn}銑床及各種二次加工設備20余臺。為確保加工中的產品精度，配備了高精度的二次元測量機、投影儀、數顯檢測等完備的測量儀器，為顧客提供優、精、全的產品。
一、規格參數表
|
項 目
|
參數
|
|
主軸
|
主軸電機
|
SYNTEC（3.7/5.5KW）電機
|
|
主軸貫通孔直徑
|
Φ26mm
|
|
主軸{zg}轉速
|
6500rpm
|
|
主軸中心高度
|
60mm
|
|
加工能力
|
{zd0}回轉直徑
|
Φ240mm
|
|
{zd0}加工直徑
|
Φ100mm
|
|
{zd0}加工長度
|
100mm
|
|
棒材{zd0}加工直徑
|
Φ20mm
|
|
進給軸
|
快速移動
|
X/Z軸24m/min
|
|
行程
|
X/Z軸200mm
|
|
其它
|
外形尺寸
|
1150 x 1100 x 1480mm
|
|
占地面積
|
約1.4 ㎡
|
|
機床重量
|
約1200Kg
|
|
電源容量
|
5.5 KVA
|
|
環境溫度
|
0～40℃
|
二、綜合性能介紹
1、 主要精度指標
⑴ 主軸回轉精度：0.002 mm 以內
⑵ 重復定位精度：±0.002 mm 以內
⑶ 工件圓度可達：0.3μ
⑷ 表面粗糙度可達：0.4 μ
2、 主要結構特點

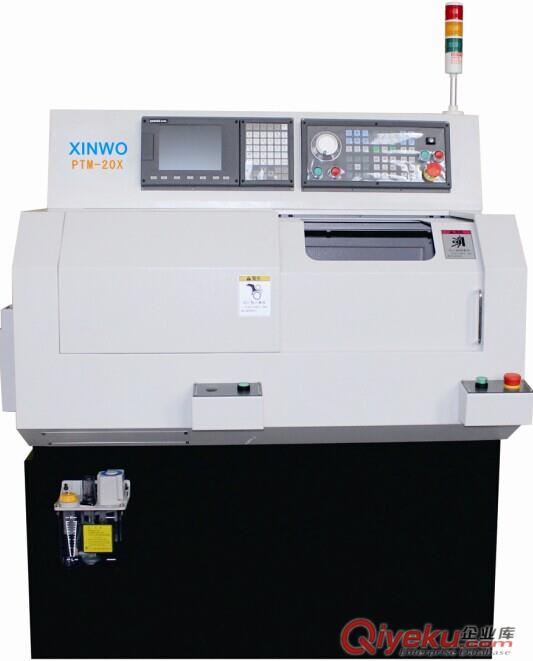

PTM-20XX的主軸{zd0}的特點是：
1)高精度和高剛性
主軸為臺灣產套筒式，由于主軸獨特的內部結構設計，其高精度和高剛性是國內同類機床中的佼佼者。
2)主軸寸動吹氣功能
當工件加工完成后，需要qc表面的冷卻油或者切屑時，主軸寸動吹氣功能就可以輕松實現工件的自動清理工作，免去了操作者的體力勞動。
3)性能可靠，效率高的工件夾緊機構
由于氣動夾緊機構它具有獨特的夾緊方式，輕松實現了棒材的快速夾緊與松開，即使在主軸不停止的情況下也可以實現棒材的夾緊與松開。特別適用于那些大批量，{gx}率的零件加工。
4) CS軸輪廓控制功能
CS軸輪廓控制功能通過C軸和X軸進行圓柱插補和極坐標插補，實現了零件的軸向和徑向鉆孔、銑削等柔性加工。特別適用于那些形狀、尺寸多變的工件加工。
5)
加工性能
由于原有排刀機床主要是針對有色金屬行業設計制造的，在切削鋼件過程中剛性明顯不足，振顫較大，表面光潔度差。我公司針對客戶使用需求，對原有結構進行優化設計，增加了整機系統的抗震性，降低震源振幅；機床在鋼件加工方面有明顯優勢。
3、
主要配置
a)
結構部分
|
主 軸
|
臺灣（套筒式、跳動0.002）
|
|
滾珠絲杠
|
日本THK/NSK
|
|
直線導軌
|
PMI/NSK
|
|
軸 承
|
日本NSK
|
|
氣動元件
|
SMC/CKD
|
2)電氣部分
|
系 統
|
FANUC
|
|
按 鈕
|
日本富士
|
|
接觸器、保護器
|
法國施耐德
|
|
接線端子
|
德國WAGO
|
|
總電源開關
|
富士
|
|
電纜
|
德國和柔
|
5、機床出廠配置介紹
|
序號
|
項目
|
規格
|
數量
|
|
1
|
冷卻系統
|
180W，箱體容積96L
|
1套
|
|
2
|
防護裝置
|
wq防護
|
1套
|
|
3
|
集中潤滑裝置
|
間歇潤滑
|
1套
|
|
4
|
氣動夾緊裝置
|
氣壓0.5MPa，氣缸直徑Φ50mm
|
1套
|
|
5
|
夾頭適配器
|
外圓彈簧夾頭
|
1個
|
|
6
|
未完成彈簧夾頭
|
外圓彈簧夾頭
|
1個
|
|
7
|
標準刀座
|
正面、反面、正反面外圓刀座和切斷刀座
|
6把刀
|
|
8
|
標準地腳螺釘
|
標準地腳螺釘
|
4個
|
|
9
|
標準地腳盤
|
高25mm
|
4個
|
|
10
|
手冊
|
標準
|
1套
|
|
11
|
自適應進給控制
|
自適應進給控制
|
1套
|
|
13
|
機內照明裝置
|
16W
|
1套
|
|
14
|
電源變壓器
|
6KVA
|
1臺
|
|
15
|
三段狀態指示燈
|
標準
|
1套
|
|
16
|
調整工具
|
標準
|
1套
|
1） 標準配置
|
序號
|
項 目
|
規 格
|
|
1
|
控制系統
|
SYNTEC 20B系統
|
|
2
|
控制軸數
|
2軸（X,Z軸）
|
|
3
|
輸入方式
|
{jd1}值和增量值并用
|
|
4
|
程序記憶容量
|
2 G
|
|
5
|
英制/公制轉換
|
G20/G21
|
|
6
|
差補機能
|
直線，圓弧，螺紋
|
|
7
|
最小設定單位
|
0．0001mm
|
|
8
|
最小移動單位
|
0．001mm
|
|
9
|
工具位置補正
|
64組
|
|
10
|
{zd0}指令值
|
0 ～ 99999.999S
|
|
11
|
工進調節量
|
0 ～150％
|
|
12
|
輸入輸出接口
|
USB接口
|
|
13
|
顯示語言
|
漢語，英語
|
2）NC控制系統
PTM-20X機床安裝臺灣SYNTEC 20B系統 ，該系統采用8寸全彩液晶顯示器，操作簡便大氣，CPU 32Bit運行速度提供{gx}相應，最小設定量0.0001mm，多種串列接口更高更準確的滿足用戶需求。該系統是高可靠性、高性能價格比的CNC。
