1 安裝
安裝前：檢驗產品在運輸途中是否受到機械性碰撞。確定主回路電壓和控制回路電壓等級是否正確。
安裝：保護器應垂直安裝。
不要把保護器安裝在靠近熱源的地方。
保護器應遠離灰塵和腐蝕性的環境。
運行：保護器可在-10oC (14oF)至+ 50oC (122oF)的溫度環境以及相對濕度小于95%的濕度環境中正常運行。若在海拔2000米以上地區使用保護器時，請通知廠家。
1. 端子及接口
1.1 端子

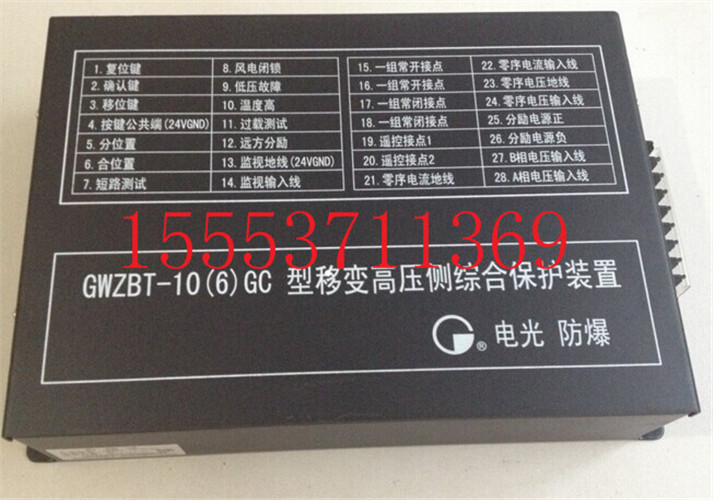

在高壓保護器主機外殼上安裝有26芯航空插頭。
26芯航空插頭定義如下表：
鍵盤定義：
|
取消/復位鍵
|
短按（＜3s）
|
取消鍵：用戶可以退出當前的界面或當前的操作，返回上層菜單。
|
|
長按（＞3s）
|
復位鍵：用戶對保護器進行復歸操作，其作用與主菜單中的“復位”選項相同。
|
|
確認鍵
|
|
確認當前操作或進入下級菜單。
|
|
修改/移位鍵
|
短按（＜3s）
|
修改鍵：使光標處的數字加一或鎖定某一循環界面，再次按下將解除鎖定。
|
|
長按（＞3s）
|
移位鍵：使光標向右移位。
|
|
鍵盤公共端
|
|
接24V地線。
|
1.2 接口
保護器的主機與顯示終端由顯示電纜連接。保護器的顯示接口由 9針 D形 插頭構成。
保護器與監控系統上位計算機由通信電纜（雙絞線）連接。通信接口為RS485接口。
2 保護特性
1.3 過載保護特性
|

|
1
|
2
|
3
|
4
|
|
1.05
|
∞
|
∞
|
∞
|
∞
|
|
1.2
|
40s～60s
|
1m～2m
|
2m～3m
|
3m～6m
|
|
1.5
|
20s～40s
|
30s～1m
|
1m～1.5m
|
1.5m～3m
|
|
2.0
|
11s～18s
|
14s～20s
|
20s～40s
|
40s～60s
|
|
4.0
|
7s～10s
|
7s～10s
|
8s～12s
|
8s～12s
|
|
6.0
|
≤8s
|
≤8s
|
≤10s
|
≤10s
|
m：分鐘，s：秒。
過載電流＝倍數×額定電流(Ie)，用戶可以根據過負荷電流來對應選定延時，整定時間檔位。系統在缺省出廠時時間檔位位于3，如果用戶沒有選擇1、2、3、4檔中的任何一檔時，系統會自動默認3檔，確保設備的正確運行。注意：可以根據用戶的不同要求來選擇不同的動作檔位。
1.4 短路保護特性
保護器將IA, IB 和IC中的{zd0}電流與速斷設定值比較來判斷系統中是否存在短路故障。當執行速斷保護時，保護器會延時動作，速斷延時可在投退選擇子菜單中設置。如果用戶將速斷延時設置為0s，則當短路發生時，保護器將立即動作。速斷的動作值是電流互感器一次側電流的倍數。
1.5 漏電保護特性
保護器基于系統中的零序電壓和零序電流來判斷漏電故障。判斷模式有兩種，用戶可以投退選擇子菜單中的“電流電壓”型條目中選擇是“電流型”模式還是“電壓型（功率方向型）”模式
1.6 電纜絕緣保護特性
|

|
可靠動作
|
允許動作
|
不允許動作
|
|
監視線與地線間回路電阻
|
＞1.5K
|
0.8～1.5K
|
＜0.8K
|
|
監視線與地線間絕緣電阻
|
＜3.0K
|
3.0～5.5K
|
＞5.5K
|
|
動作時間
|
--
|
0.1s
|
--
|
1.7 失壓保護特性
失壓定值可以任意設定：0.0～1.0Ue；精度：±3％；
失壓動作延時用戶可以任意設定,單位S，精度：0.01s。
1.8 過壓保護特性
過壓定值可以任意設定：1.0～2.0Ue；精度：±3％；
過壓動作延時用戶可以任意設定,單位S，精度：0.01s。
1.9 風電瓦斯閉鎖保護特性
用戶可以選擇瓦斯斷電儀接點的跳變方式。共有兩種方式：
A:常開接點閉合，延時2S，保護動作，顯示風電瓦斯閉鎖報警。
B:常閉接點打開，延時2S，保護動作，顯示風電瓦斯閉鎖報警。
