KX-HA-FPVP

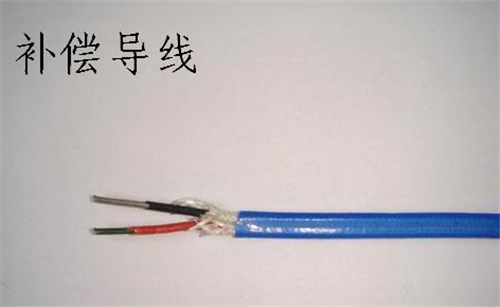

2*1.5補償導線詳細資料:
全稱:聚氯乙烯絕緣和護套銅絲編織屏蔽一般用精密級K分度熱電偶用屏蔽補償導線
絕緣材料:聚氯乙烯絕緣
顏色:正極為紅色 負極為黑色
導體材質:
正極為鎳鉻----負極為鎳硅 熱電偶分度號K型
屏蔽材料:銅絲編織
護套材料:聚氯乙烯護套
顏色:黑色 溫度:-20-70
可根據需要提供聚乙烯(Y)絕緣、 交聯聚乙烯(YJ)絕緣補償電纜。
絕緣電阻:
25MΩ.km
電壓試驗:1000
V/1min
阻燃性能:符合GB/T18380-2001阻燃標準中A、 B、 C類規定
熱電動勢及允差:精密級
8137 ±60(±1.5℃)
KX-VVP2*1.5補償導線規格參數
規格
|
A類導體
|
R類導體
|
20℃時往復電阻值
≤Ω/m
|
2×0.5
mm?
|
1/0.80
|
7/0.30
|
2.20
|
2×1.0
mm?
|
1/1.13
|
7/0.43
|
1.10
|
2×1.5
mm?
|
1/1.37
|
7/0.52
|
0.73
|
2×2.5
mm?
|
1/1.76
|
19/0.41
|
0.44
|
導體為多股軟芯時,
應在原型號后加“R"
在舊標準GB4989-85中,
普通級用B表示, 精密級用A表示
阻燃型補償電纜,
應在原型號前加“ZR-
鎧裝型補償電纜,
應在原型號后加“-22"表示鋼帶鎧裝; 加“-32"表示鋼絲鎧裝。
選型須知:規格、型號、導體類型,以上是 KX-VVP2*1.5補償導線
的詳細參數
