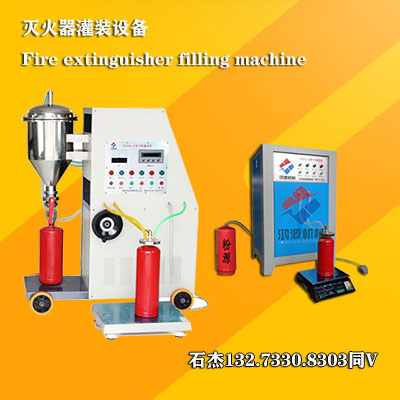

滅火器充裝設備，可以對滅火器充裝滅火器。該設備包括氮氣源接口、過濾器、氮氣源壓力表、氮氣三通閥、滅火器加壓調壓閥、滅火器加壓壓力表、滅火器儲罐加壓調壓閥、滅火器儲罐加壓壓力表、滅火器儲罐管路氣閥、滅火器儲罐出口壓力表、滅火器儲罐進氣接口，滅火器儲罐出氣接口、滅火器?抽真空?充裝三通閥、真空表、真空泵、氣、氣口、充裝質量、氣動執行機構、限位開關、稱重設備、滅火器加壓。
權利要求書：
1.一種滅火器充裝設備，其特征在于，該設備包括：氮氣源接口、過濾器、氮氣源壓力表、氮氣三通閥、滅火器加壓調壓閥、滅火器加壓壓力表、滅火器儲罐加壓調壓閥、滅火器儲罐加壓壓力表、滅火器儲罐管路氣閥、滅火器儲罐出口壓力表、滅火器儲罐進氣接口、滅火器儲罐出氣接口、滅火器?抽真空?充裝三通閥、真空表、真空泵、氣、氣口、充裝質量、氣動執行機構、限位開關、稱重設備、滅火器加壓閥、氣閥、比例卸荷閥和滅火器接口；氮氣源接口與過濾器連接；過濾器與氮氣三通閥端連接；
過濾器和氮氣三通閥連接的管路上安裝氮氣源壓力表；氮氣三通閥2端連接滅火器加壓調壓閥的高壓側；氮氣三通閥3端連接滅火器儲罐加壓調壓閥；
滅火器加壓調壓閥低壓側與滅火器加壓閥連接；滅火器加壓壓力表安裝在加壓氮氣調壓閥低壓側與滅火器加壓閥之間的管路上；
滅火器儲罐加壓調壓閥、滅火器儲罐加壓壓力表、滅火器儲罐進氣接口和滅火器儲罐管路氣閥通過四通管路互連；滅火器儲罐管路氣閥、滅火器儲罐出口壓力表、滅火器儲罐出氣接口和滅火器?抽真空?充裝三通閥2端通過四通管路互連；滅火器?抽真空?充裝三通閥3端通過管路依次連接真空泵、氣和氣口；
真空表安裝在滅火器?抽真空?充裝三通閥3端和真空泵之間管路上；滅火器加壓閥、氣閥、滅火器?抽真空?充裝三通閥的端和滅火器接口之間連通；比例卸荷閥的進氣口安裝在滅火器加壓閥和滅火器接口連接的管路上，出氣口安裝在氣閥和連接的管路上；稱重設備輸出電信號至充裝質量，充裝質量與氣動執行機構和限位開關通過電氣線路相連接；氣動執行機構安裝在滅火器?抽真空?充裝三通閥的閥桿上，其中：所述氮氣源接口，用于連接提供壓力的氮氣源；所述過濾器，用于濾除氮氣氣流中的顆粒雜質；所述加壓氮氣壓力表，用于測量氮氣源的壓力；所述氮氣三通閥，用于選擇切換氮氣流流向滅火器或滅火器儲罐，此閥可以關斷，即1端、2端和3端之間互不連通，此閥的1端也可以分別與2端或3端連通，但此閥的2端和3端之間無法連通；所述滅火器加壓調壓閥，用于調節充入滅火器內加壓氮氣的壓力；所述滅火器加壓壓力表，用于顯示充入滅火器內加壓氮氣的壓力；
所述滅火器儲罐加壓調壓閥，用于調節充入滅火器儲罐內加壓氮氣的壓力；所述滅火器儲罐加壓壓力表，用于顯示充入滅火器儲罐內加壓氮氣的壓力；所述滅火器儲罐管路閥，用于更換滅火器儲罐和充裝結束時，空滅火器儲罐和充裝設備連接管道內的壓力；所述滅火器儲罐出口壓力表，用于顯示滅火器儲罐輸出滅火器的壓力；所述滅火器儲罐進氣接口，用于連接滅火器儲罐加壓進氣閥；所述滅火器儲罐出氣接口，用于連接滅火器儲罐出氣閥；所述滅火器?抽真空?充裝三通閥，用于切換向滅火器充裝滅火器和滅火器抽真空時的氣流流動方向,此閥可以關斷，即1端、2端和3端之間互不連通，此閥的1端也可以分別與2端或3端連通，但此閥的2端和3端之間無法連通；所述真空表，用于顯示抽真空時滅火器內部的真空度；所述真空泵，用于滅火器抽真空；所述氣，用于氣時的噪音；所述氣口，用于出充裝設備管路內的氣體；所述充裝質量，用于設定充裝滅火器的質量；所述氣動執行機構，用于控制滅火器?抽真空?充裝三通閥的開啟狀態；所述限位開關，用于顯示滅火器?抽真空?充裝三通閥的開啟狀態；所述稱重設備，用于稱量充裝滅火器的質量；所述滅火器加壓閥，用于控制向滅火器充裝氮氣，進而對滅火器進行加壓；所述氣閥，用于控制設備管路中氣體的出；所述比例卸荷閥，用于滅火器充裝過程中壓力過高時的自動泄壓；所述滅火器接口，用于連接滅火器充裝閥。
