用途：H-F-1地表徑流量測量系統用于測量流速?gòu)牡偷礁咦兓蟮乃鞯牧髁浚蟮乃魅缂竟?jié)性降雨或暴雨導致的大地表徑流，也適合測量農田灌溉水流或高山融化的雪水水流或工業排污的水流量。
排水量是指在一定時間內流過水堰的水量。一般測量流速，流速的單位是升/秒或立方米/小時。H-F-1地表徑流量測量系統可在明渠端口準確測量大范圍變化的水流量，這時流出的水量因重力是自然排放的。即使流出的水量淹沒30%，對測量的結果影響小于1%，淹沒50%時，影響小于3%。

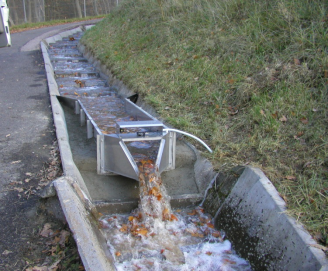

H-F-1地表徑流量測量系統有一個導流槽，導流槽的寬度和高度與堰口一樣，其長度需要足夠長使水流的寬度與渠道相同且水面平緩，以便進入堰口。
測量原理：H-F-1地表徑流量測量系統有兩個超聲波傳感器：一個測量堰口水面的高度，該數據由數據采集期自動測量、記錄；另一個是參照傳感器，測量物理距離，修正因不同天氣狀況對測量傳感器的影響。修正后的水位數據按如下的對應表，給出水流量。
系統組成：
- 1ft,2ft或3ft 的不銹鋼H型堰,不銹鋼導流槽；
- 超聲波水位傳感器；
- 數據采集器；
- 記錄。
技術指標
|
超聲波傳感器 |
|
|
電壓 |
12V |
|
誤差 |
< 0.2% |
|
溫度 |
< 0.5% (0~50℃) |
|
1Ft H型堰 |
|
|
尺寸 |
30.5×58×41.2cm（高×寬×長） |
|
測量范圍 |
0.02~55 l/s |
|
2Ft H型堰 |
|
|
尺寸 |
61×115×99cm（高×寬×長） |
|
測量范圍 |
0.04~315 l/s |
|
3Ft H型堰 |
|
|
尺寸 |
91.5×173×148.5cm（高×寬×長） |
|
測量范圍 |
0.06~870 l/s |
|
數據采集器 |
|
|
測量間隔缺省值 |
1分鐘 |
|
存儲容量 |
約107天數據（采樣間隔3分鐘） |
|
通訊 |
可選Modem傳輸數據 |
水位與水流量的對應表如下：
水位、流量對應表
產地：德國
